MÁY XAY GÓC
1. nguyên tắc làm việc
Máy mài góc bằng điện là sử dụng bánh xe mài quay có tốc độ cao và bánh xe mài cao su, bánh xe bằng thép và các thành phần kim loại khác để mài, cắt, loại bỏ gỉ, mài. Máy mài góc thích hợp để cắt, mài và nghiền kim loại và đá. Các tấm hướng dẫn phải được sử dụng khi cắt đá. Đối với các mô hình được trang bị điều khiển điện tử, hoạt động mài và đánh bóng cũng có thể được thực hiện nếu các phụ kiện thích hợp được lắp đặt trên các máy như vậy.
2 . thủ tục điều hành
Máy mài góc là một loại công cụ mài mòn để cắt và nghiền FRP. Máy mài góc đa năng di động thích hợp cho các gờ và mài. Các phương thức hoạt động sau đây, ví dụ, thương hiệu và mô hình cụ thể của máy nghiền góc khác nhau, vui lòng kiểm tra các hướng dẫn trước khi vận hành.
1. góc mill
Cảnh báo! Trong việc sử dụng góc mài, để tránh cháy, điện giật, chấn thương và thiệt hại cơ khí và các tai nạn khác, phải thực hiện đúng các quy định an toàn sau đây!
1.1 Ổ cắm điện được sử dụng trong máy nghiền góc phải phù hợp với phích cắm điện của máy nghiền góc và phải lắp đặt bộ bảo vệ rò rỉ ở phía cấp nguồn (đĩa kéo).
1.2 Không nên sử dụng ở nơi làm việc, nơi làm việc lộn xộn, ẩm ướt, không ở những nơi dễ cháy, nổ, chất lỏng và những nơi khác để sử dụng máy mài góc.
1.3 Khi sử dụng, cần kiểm tra cẩn thận máy nghiền. Nếu tìm thấy một trong các điều kiện sau, máy nghiền phải được dừng ngay lập tức và điều chỉnh hoặc sửa chữa hoặc thay thế trong nhà kho.
(1) thân máy nghiền góc bị hỏng.
(2) có các vết nứt hoặc vỡ trong bánh mài.
(3) mài góc là bất thường hoặc rung động, swing là quá lớn.
(4) khi đường kính ngoài của bánh mài được mài mòn ít hơn 2/3.
(5) khi bàn chải carbon được đeo quá lớn và quay không ổn định.
1.4 trong khi vận hành, quần áo làm việc, mũ bảo hiểm và mặt nạ bảo vệ (kính) phải được đeo theo các thông số kỹ thuật. Tránh mặc quần áo rộng rãi, lỏng lẻo. Bạn không được mở rộng bàn tay của bạn trên các góc quay để xay và đánh bóng và cắt các công cụ. Và phải có đủ ánh sáng.
1.5 Nghiêm cấm mài hoặc cắt mà không có khiên bánh xe mài, và nghiền bằng lưỡi cắt đều bị nghiêm cấm.
1.6 cần sử dụng bánh mài với cùng tốc độ hiệu dụng và tốc độ cao nhất của máy mài góc.
1.7 Khi cắm phích cắm vô tình, công tắc phải được đổi sang vị trí "tắt" ngay lập tức và nguồn điện sẽ bị cắt.
2. phương pháp hoạt động chính xác
Cảnh báo! Trước khi điều chỉnh hoặc thay thế các phụ kiện và phụ tùng thay thế, nguồn điện phải được cắt bỏ.
2.1 sử dụng điện áp được chỉ định. Điện áp cung cấp không vượt quá điện áp danh định của tên máy mài góc 10%.
2.2 kiểm tra trước khi sử dụng. Kiểm tra cơ thể, dây và bảo vệ rò rỉ đầu tiên. Làm cho máy nghiền góc không hoạt động trong một phút nữa, kiểm tra xem biên độ dao động của máy nghiền góc có quá lớn hay không, cho dù phần xoay có linh hoạt hay không, cho dù có bất kỳ nhiễu bất thường nào hay không. có vết nứt, v.v.
2.3 phôi gia công cố định. Phôi phải được cố định hoặc đánh bóng chắc chắn.
2.4 giữ đúng tư thế. Trong quá trình hoạt động, cả hai tay giữ chặt thân máy bay, tập trung vào nó, giữ tư thế thích hợp, giữ thăng bằng, và không đẩy mạnh hoặc nghiền nó cứng. Khi nghiền, bánh mài và bề mặt phôi phải duy trì góc 15 - 40 độ. Khi cắt, lưỡi cắt phải thẳng đứng với phôi gia công, và không được lắc, hướng hướng mài góc và máy chạy theo hướng ngược lại.
2.5 xếp dỡ chính xác bánh mài. Khi đường kính ngoài của bánh mài (mảnh) nhỏ hơn 2/3, phải thay thế bánh mài. Khi thay đổi, hãy kéo công tắc về vị trí "tắt" và rút phích cắm. Khi lắp đặt, bánh xe mài (tấm) phải được chọn để đáp ứng các yêu cầu và đai ốc phải được siết chặt. Sau khi xác nhận rằng chốt khóa của máy nghiền góc đã được giải phóng, có thể thực hiện mài cho đến khi mọi thứ đều bình thường.
2,6 sửa chữa và đánh bóng gốc của mối hàn, đặc biệt cẩn thận rằng các bánh xe bị kẹt và bị tổn thương. Khi nghiền, cần được nghiền đồng đều đến gốc dọc theo độ dốc của khe trên cả hai mặt của mối hàn. Trước khi mối hàn bị mòn, phải có đủ không gian trong rãnh cho bánh mài góc (tấm) để chạy và chạy.
2.7 Khi nghiền các vật lớn, tốt nhất là dùng máy mài góc công suất cao (như mài góc 125, 150).
3. bảo trì định kỳ và kiểm tra
Cảnh báo! Trước khi kiểm tra và bảo trì máy nghiền chéo, nguồn điện của máy mài góc phải được cắt bỏ.
3.1 giữ cho máy nghiền góc sạch sẽ và sạch sẽ.
3.2 Luôn kiểm tra dây nguồn, phích cắm, công tắc là tốt; Bàn chải carbon grip là lỏng lẻo, vượt quá giới hạn và như vậy. Nếu có bất kỳ lỗi hoặc thiệt hại, xin vui lòng đi đến nhà kho để sửa chữa hoặc thay thế.
3.3 Máy nghiền góc phải được duy trì trong thời gian sau khi sử dụng, chẳng hạn như lau vỏ nhựa bằng vải mềm, không sử dụng dung môi, chẳng hạn như xăng, cồn, vv
3.4 không chạm vào nguồn nhiệt và mỡ bằng dây nguồn. Ngăn chặn đường dây điện bị trầy xước và cắt.
Xử lý các góc 3,5 cẩn thận. Khi không sử dụng, nó phải được trả lại cho nhà kho trong thời gian hoặc trong một môi trường khí khô, sạch và không ăn mòn.
3 mô hình phổ biến
Các mô hình chung của các nhà máy góc được chia thành 100 mm (4 inch), 125 mm (5 inch), 150 mm (6 inch), 180 mm (7 inch) và 230 mm (9 inch) theo thông số kỹ thuật của các phụ kiện được sử dụng. Các nhà máy góc nhỏ thường được sử dụng ở châu Âu và Mỹ là 115 mm.
Các nhà máy góc được phân loại là các nhà máy góc nhỏ gọn và lớn, nhỏ gọn: siêu nhẹ, có hoặc không có cấu hình an toàn - để đáp ứng các yêu cầu khác nhau của nhà máy đường chéo; các nhà máy góc lớn: mạnh mẽ, thích hợp cho các hoạt động mài và cắt khó khăn.
Theo các đường kính khác nhau và phạm vi ứng dụng của máy nghiền, các kiểu máy nghiền góc kiểu nhỏ gọn được chia thành: WSB10-115T, WSG10-115, WSG10-125S, WSB14-125T, WSG14-125, WSG14-125S, WSG14-70E, WSS14-125, MSFV649-1, WSG14-150.
Theo đường kính và phạm vi ứng dụng khác nhau của đĩa mài, các mô hình máy nghiền góc nhỏ gọn được chia thành WSG20-180, WSG25-180, WSB20-180, WSB25-180x, WSG20-230, WSB20-230, WSG25-230, WSB25 -30x
4 . bảo trì
Máy nghiền góc nhỏ thường được sử dụng trong các dụng cụ điện sinh hoạt hàng ngày của chúng tôi, nhưng thường bỏ qua việc duy trì máy nghiền góc, vì vậy trong lời nhắc nhở này, chúng ta cần duy trì việc sử dụng quy trình.
4. 1, kiểm tra kết nối dây nguồn thường xuyên, cho dù phích cắm có bị lỏng hay không và liệu công tắc có linh hoạt và đáng tin cậy hay không.
4. Kiểm tra xem bàn chải có bị mòn quá ngắn hay không, để thay bàn chải kịp thời, để ngăn bàn chải tiếp xúc xấu và hình thành tia lửa hoặc phần ứng bị cháy.
4. Kiểm tra đầu vào và đầu ra của công cụ không bị chặn, và loại bỏ dầu và bụi từ bất kỳ phần nào của dao.
4. 4, mỡ nên được thêm vào trong thời gian.
4. 5, lỗi công cụ, gửi đến nhà sản xuất hoặc bộ phận bảo trì được chỉ định để sửa chữa. Nếu công cụ bị hỏng do sử dụng bất thường hoặc sửa chữa sai sót, nhà sản xuất thường không cho phép sửa chữa hoặc thay thế miễn phí.
4. 6. Kiểm tra đánh dấu của máy mài góc. Các nhà máy không sử dụng được bao gồm: các đánh dấu không được đánh dấu, không được đánh dấu, không thể xác minh, dù có bị lỗi hay không.
4. 7, kiểm tra những nhược điểm của mài góc. Có hai phương pháp kiểm tra: kiểm tra trực quan, quan sát trực tiếp bề mặt của máy nghiền góc với các vết nứt mắt và các vấn đề khác; kiểm tra gõ, đó là việc kiểm tra bên trong chính của máy nghiền góc, phương pháp này là sử dụng máy nghiền góc vát. Nếu máy nghiền góc không phải là một vấn đề, nó phải là âm thanh rõ nét, nếu các âm thanh khác cho biết vấn đề.
4. 8. Kiểm tra độ quay của máy mài góc. Cùng loại của cùng một lô máy nghiền góc sử dụng kiểm tra điểm quay cường độ, mà không cần thử nghiệm máy nghiền góc có thể không bao giờ được lắp đặt và sử dụng.
chải

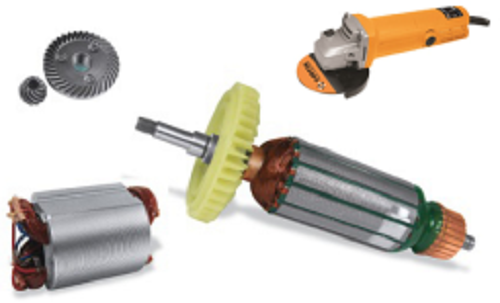

Bàn chải có thể được sử dụng cho động cơ chuyển mạch DC hoặc AC, chẳng hạn như các dụng cụ điện dùng cho mục đích chung, chẳng hạn như máy khoan tay và máy mài. Nó được sử dụng với bộ chuyển mạch để đạt được chuyển mạch hiện tại của động cơ, [2] là động cơ (ngoại trừ động cơ lồng sóc) dẫn trượt trượt tiếp xúc. Trong động cơ DC, nó cũng có nhiệm vụ chuyển đổi (rectifying) lực điện động xen kẽ gây ra bởi cuộn dây cuộn dây. Thực hành đã chứng minh rằng độ tin cậy của động cơ phụ thuộc phần lớn vào hiệu suất của bàn chải.
Sửa chữa rò rỉ
Các lỗi rò rỉ thông thường của máy nghiền góc là rò rỉ stator, rò rỉ rôto, rò rỉ cơ sở cọ (máy nghiền góc bằng kim loại) và thiệt hại ruột dẫn bên trong.
1) loại bỏ các bàn chải để xác định xem stator, người giữ bàn chải và dây dẫn nội bộ là creepage.
2) ngắt kết nối đường kết nối giữa stato và giá đỡ bàn chải để xác định xem bàn chải có rò rỉ hay không.
3) độc lập đo liệu rôto có rò rỉ điện hay không.
Rò rỉ của rotor và bàn chải chỉ có thể được thay thế, stator có thể được rewound hoặc thay thế.
Trước hết, mở nắp dây dẫn kiểm tra bị hỏng, trường hợp có thể được phát hiện với một vạn năng, và sau đó lấy rôto để đo, bạn có thể phát hiện rò rỉ rôto hoặc rò rỉ stator, rò rỉ rôto chỉ có thể được thay thế, rò rỉ stator để xem nếu bột bàn chải carbon và các tạp chất khác tích lũy quá nhiều và rò rỉ, làm sạch và sau đó đo. Hoặc rò rỉ là cách điện cuộn dây stato là không tốt, để xem nếu vỏ quanh co hoặc ẩm ướt, nếu không, chỉ có thể được rewound.
Lỗi máy nghiền góc và phương pháp xử lý sự cố, máy nghiền góc với động cơ loạt, động cơ này được đặc trưng bởi hai bàn chải carbon, rôto có bộ chuyển mạch.
Các bộ phận phổ biến nhất của động cơ này là các bộ chuyển mạch và đầu cuộn quanh co.
Nếu bộ chuyển mạch đốt cháy, áp suất bàn chải carbon là không đủ. Khi động cơ hoạt động, nếu dòng điện tiếp tục rất lớn, bàn chải đeo rất nhanh, thời gian dài, bàn chải trở nên ngắn, áp suất trở nên nhỏ, điện trở tiếp xúc rất lớn, tại thời điểm này, bề mặt của bộ chuyển mạch là rất nghiêm trọng.
Nếu cuộn dây bị cháy, nó cho thấy áp suất của máy nghiền góc trên phôi gia công rất cao, ma sát là rất lớn, động cơ ở trạng thái quá tải quá lâu. Đó là bởi vì dòng điện quá lớn.
Phương pháp loại bỏ
A-- không hoạt động sau khi nhận được điện.
1 sức mạnh bị hỏng.
Sửa chữa điện
2 khớp lỏng
Kiểm tra tất cả các khớp.
3 liên hệ không tốt hoặc không có hành động.
Sửa chữa hoặc thay thế công tắc
4 bàn chải không tiếp xúc với bề mặt bộ chuyển mạch.
Thay thế bàn chải carbon
B - ồn ào và không quay sau khi nhận được điện.
Quay rất chậm
1 ghi ra khỏi danh bạ
Sửa chữa hoặc thay thế công tắc
2 bộ phận cơ học bị kẹt.
Kiểm tra các bộ phận cơ khí
Đổ chuông hoặc lớn hơn trên C - bộ chuyển mạch.
tia lửa
1 mạch điện ngắn mạch
Sửa chữa armature
2 tiếp xúc giữa bàn chải và bộ chuyển mạch không tốt.
Thay thế bàn chải carbon
3 bề mặt chuyển mạch không sạch.
Loại bỏ các mảnh vỡ để làm cho bề mặt chuyển mạch sạch và mịn.
D-- hoạt động chậm và khác nhau.
1 thiệt hại mài
Thay thế máy nghiền
2 thanh thép đáp ứng thanh thép.
Chọn lại điểm hoạt động
5 . sử dụng
Có nhiều công dụng như thợ mộc, thợ nề và thợ hàn.
Cài đặt chế biến gỗ lưỡi cưa là một tay khéo léo chế biến gỗ cưa điện, chế biến gỗ đơn giản có thể đối phó với, nhiều bậc thầy cài đặt sàn sử dụng nó.
Lắp đặt bánh mài là một máy cắt đá mài cầm tay nhỏ, có thể cắt và nghiền các bộ phận kim loại nhỏ, chế biến kim loại như cửa sổ chống trộm bằng thép không gỉ, sản xuất hộp đèn là không thể thiếu.
Nhất không thể tách rời nó hoặc làm đá chế biến và cài đặt, có thể cài đặt một loạt các cắt đá cẩm thạch, đánh bóng, bánh xe len, cắt, mài, đánh bóng tất cả phụ thuộc vào nó.
6 . điểm cho sự chú ý
Thiết kế máy mài góc được sử dụng để mài, cưa và cắt chức năng không phải là ý định ban đầu của nhà thiết kế. Vì vậy, hãy chọn lưỡi cưa chất lượng cao với hơn 40 răng và giữ cho bàn tay của bạn hoạt động. Bởi vì điều này quá nguy hiểm. Do tốc độ quay cao của máy nghiền góc, khi sử dụng lưỡi cưa, lưỡi cắt không thể ép buộc, không thể cắt vật liệu cứng dày hơn 20 mm, nếu không, khi bị kẹt, sẽ gây ra lưỡi cưa, lưỡi cắt giật gân, hoặc máy lò xo ngoài tầm kiểm soát, thiệt hại ánh sáng cho hàng hóa, chấn thương nghiêm trọng!
